Πώς να Υπολογίσετε Ελάχιστη απόσταση μεταξύ σειρών & το Ασκίαστο εμβαδό για φωτοβολταϊκά & ηλιοθερμικά συστήματα με Δυναμική 3D Προσομοίωση Σκίασης με το Solar Layout Tool

της Soulios Consulting
Unsubscribe anytime.

Click to play

☀️ Solar Layout

Υπολογιστικό Εργαλείο Διάταξης Ηλιακών Πλαισίων

Ελάχιστη απόσταση μεταξύ σειρών & ασκίαστο εμβαδό για φωτοβολταϊκά & ηλιοθερμικά συστήματα

📐

Δεδομένα Εισόδου

Τοποθεσία & Διαστάσεις Πλαισίων
°
°
Χρησιμοποιείται για τη δυναμική προσομοίωση σκίασης
m
m
Ανάλογα την τοποθέτηση μπορεί κατά περίπτωση το γ να είναι το μήκος και το π το πλάτος
°
m
δ=0 για στήριξη στο ίδιο επίπεδο
τεμ
%
Προσαύξηση SEmin κατά ~20% για περιμετρική ζώνη επιθεώρησης & συντήρησης
📏

Διαστάσεις Διάταξης

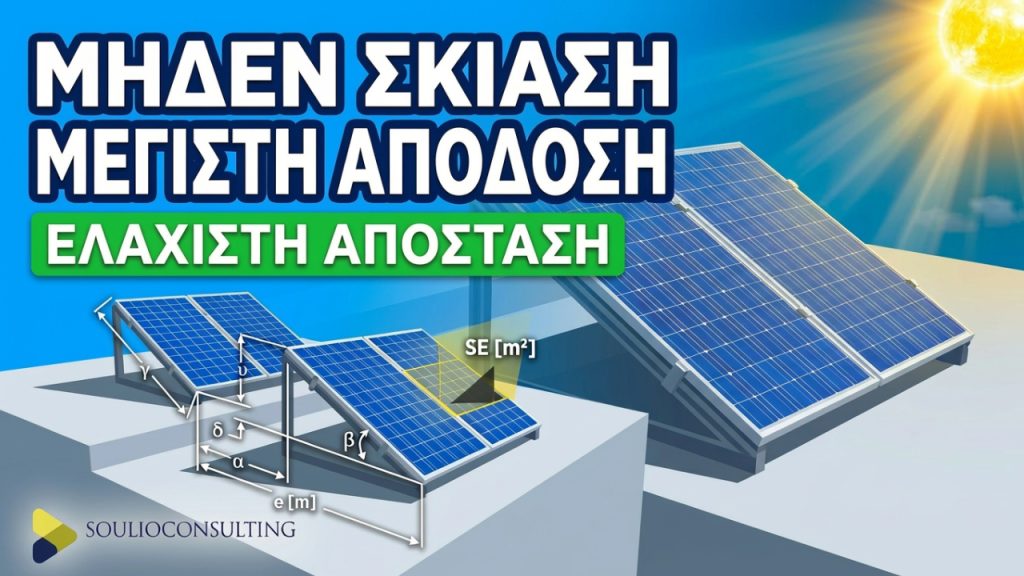

Επεξήγηση συμβόλων α, β, γ, δ, ε, υ
PV Array Dimensions
υ=επικάλυψη ύψους · α=ελεύθερη απόσταση · ε=ελάχιστη απόσταση μεταξύ σειρών · β=γωνία κλίσης · γ=μήκος πλαισίου · δ=υψομετρική διαφορά
📷

Εικόνες

Λογότυπο & Σχέδιο Κάτοψης (στο PDF)
📷 Upload λογοτύπου
📷 Upload σχεδίου

Αποτελέσματα

Δυναμικός υπολογισμός — αυτόματη ενημέρωση
Υπολογισμός Ελάχιστης Απόστασης ε [m]
Επικάλυψη ύψους (υ)
—
m
Ελεύθερη απόσταση (α)
—
m
Ελάχιστη απόσταση (ε)
—
m
Μαθηματικές Σχέσεις: υ = γ · sin(β) − δ
α = f(φ) · υ    (πολυωνυμική σχέση 6ου βαθμού ως προς γεωγρ. πλάτος φ)
ε = α + γ · cos(β)
Υπολογισμός Ασκίαστου Εμβαδού SE [m²]
Εμβαδό πλαισίου (SΠ)
—
m²
Οριζόντια προβολή (So)
—
m²
Ελάχ. ασκίαστο (SEmin)
—
m²
Ασκίαστο εμβαδό SE (με Maintenance Factor)
—
m²
Μαθηματικές Σχέσεις: SΠ = γ · π  |  So = SΠ · N · cos(β)
SEmin = So · (ε / (γ · cos(β)))
SE = SEmin · (1 + Maintenance Factor)

☀️ Δυναμική Προσομοίωση Σκίασης — 22 Δεκεμβρίου

Στόχος: Τα ηλιακά πλαίσια να μη σκιάζονται κατά το Ηλιακό Παράθυρο 09:00–15:00 στις 22 Δεκεμβρίου (δυσμενέστερη περίπτωση του έτους).
12:00
Μήκος σκιάς—
Λόγος α/υ—
Ύψος ήλιου—
Ηλιακό Παράθυρο—

Solar Panels Layout Calculator © — Soulios Consulting

About the Solar Layout Tool

Η Σημασία της σωστησ τοποθετηση των ηλιακων συλλεκτων

Η σωστή τοποθέτηση των φωτοβολταϊκών ή των ηλιοθερμικών συλλεκτών αποτελεί βασικό παράγοντα για την αποδοτική λειτουργία του συστήματος. Η αρχή είναι απλή: μηδέν σκίαση — μέγιστη απόδοση.

Κατά την τοποθέτηση των ηλιακών πλαισίων μίας συστοιχίας απαιτείται ιδιαίτερη προσοχή, γιατί δεν πρέπει η μία σειρά να σκιάζει την επόμενη. Ακόμη και μια μικρή ποσότητα σκιάς μπορεί να μειώσει την απόδοση ενός φωτοβολταϊκού πλαισίου έως και 80%.

Το Solar Layout Tool της Soulios Consulting αποτελεί ολοκληρωμένο εργαλείο σχεδιασμού φωτοβολταϊκών και ηλιοθερμικών εγκαταστάσεων, που συνδυάζει ακριβείς μαθηματικές σχέσεις με δυναμική 3D οπτική επαλήθευση.

Το Solar Layout Tool της Soulios Consulting λύνει ακριβώς αυτό το πρόβλημα, εκτιμώντας:

  • Την ελάχιστη απόσταση ε μεταξύ δύο γειτονικών σειρών πλαισίων.
  • Το ασκίαστο εμβαδό SE του εδάφους.
  • Μια Δυναμική Προσομοίωση Σκίασης για τις 22 Δεκεμβρίου (χειμερινό ηλιοστάσιο).
  • Οπτική επαλήθευση με δύο στύλους (pillars) σε απόσταση ε.
  • Ο μηχανικός περνά από τις ώρες χειροκίνητων υπολογισμών σε λιγότερο από 5 λεπτά, με αποτέλεσμα: βελτιστοποιημένος σχεδιασμός, μηδέν σκίαση, μέγιστη απόδοση και ισχυρό παρουσιαστικό προς τον πελάτη.
  • Πώς εξάγετε επαγγελματική αναφορά PDF.
